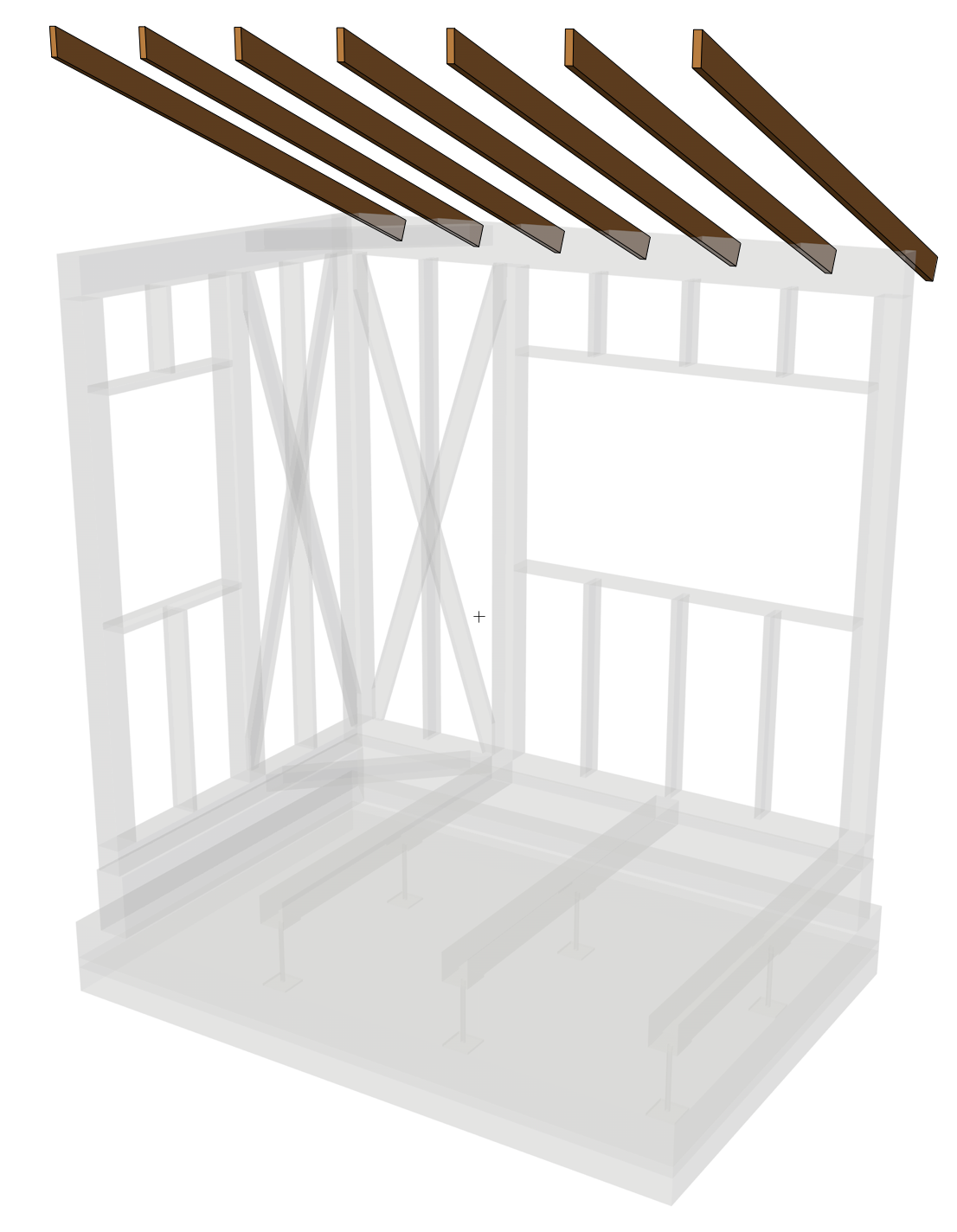

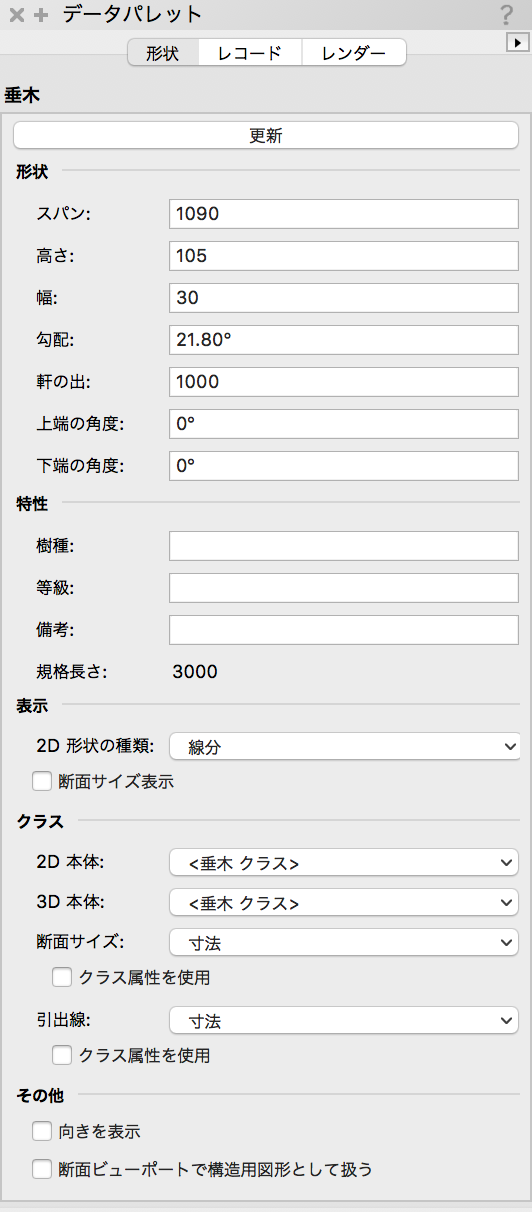

パラメータ

説明

更新

オブジェクトの表示を更新したい場合にクリックします。

形状

オブジェクトの形状に関係するパラメータです。

　高さ

垂木の断面の高さを入力します。

　幅

垂木の断面の幅を入力します。

　勾配

垂木の勾配を入力します。

角度の数値か、比率（「4:10」など）で設定します。

　軒の出

垂木の軒の出の距離を入力します。

　上端の角度

垂木上端の角度を入力します。

　下端の角度

垂木下端の角度を入力します。

特性

オブジェクトの特性に関係するパラメータです。

　樹種

垂木の樹種を入力します。

　等級

垂木の等級を入力します。

　備考

垂木の備考を入力します。

　規格長さ

部材の長さによて、木材の規格サイズが表示されます。

表示

オブジェクトの表示関係するパラメータです。

　2D 形状の種類

2D/平面表示の際に、表示する形状の種類を選択します。

線分と幅の2つから選択することができます。

　断面サイズ表示

2D/平面表示の際に、垂木の断面サイズを表示するかどうかを選択します。

　　前記号

断面サイズの前記号を入力します。

　　後記号

断面サイズの後記号を入力します。

　　記号オフセット

断面サイズを部材からオフセットする数値を入力します。

クラス

オブジェクトのクラス設定に関係するパラメータです。

　2D 本体

2D表示図形に割り当てるクラスを選択します。

　3D 本体

3D表示図形に割り当てるクラスを選択します。

　断面サイズ

断面サイズ部分に割り当てるクラスを選択します。

　引出線

引出線部分に割り当てるクラスを選択します。

　　クラス属性を使用

割り当てたクラスの属性を使用する場合に、チェックを入れます。

各クラス割り当てで、<垂木 クラス>以外のクラスを選択した場合に表示されます。

その他

上記以外のパラメータです。

　向きを表示

垂木の向きを表示するかどうかを選択します。

作成時にクリックした始点から終点の方向を表示します。

　断面ビューポートで構造用図形として扱う

断面ビューポートで、ほかの構造用図形と包絡処理したい場合に、チェックを入れます。
